PPM, Jakarta – Dari banyaknya jenis kabel listrik di Indonesia, salah satu yang jarang diperbincangkan adalah Kabel instrumen (Instrument Cable).
Pasalnya, kegunaan kabel instrumen ini bukanlah kabel yang sering digunakan di Indonesia meski dinilai cukup vital dalam instalasi listrik untuk memudahkan aktivitas penggunanya.
Belum lagi soal kekuatan dan ketahanan kabel instrumen yang terbilang cukup untuk penggunaan jangka panjang.
Hal ini membuat penggunanya merasa aman dan nyaman hingga dapat menghemat pengeluaran untuk pembelian kabel listrik baru.
Fungsi Kabel Instrumen
Secara umum, kabel instrumen diketahui berfungsi sebagai penghubung instrumen dan sistem kontrol untuk transmisi sinyal analog atau digital.
Kabel ini tidak boleh disambungkan langsung ke pasokan listrik utama atau sumber impedansi rendah lainnya dan tidak dirancang untuk digunakan sebagai catu daya.
Di sisi lain, kabel instrumen cocok untuk aplikasi yang ditanam langsung untuk beberapa kabel yang menggunakan pelindung armour.
Konduktor Kabel Instrumen
Hal penting yang patut diketahui saat membeli kabel adalah material konduktor itu sendiri mengingat fungsinya sebagai pengantar arus listrik.
Konduktor pada kabel listrik umumnya menggunakan material tembaga, aluminium, hingga tembaga campuran timah.
Namun, pada kabel instrumen, konduktor yang digunakan adalah material tembaga, baik serabut maupun inti.
Di sisi lain, jumlah konduktor inti juga umumnya berbeda-beda seperti single pair, multi paid, triad, dan quad.
Pada kabel instrumen merek JEMBO, jumlah inti tembaga sebagai konduktor umumnya multi paid, triad, hingga quad alias jarang yang menggunakan single pair.
Isolasi Kabel Instrumen
Isolasi kabel instrumen merek JEMBO mayoritas menggunakan material Cross-linked Polyethylene atau yang biasa disingkat XLPE.
Material isolasi XLPE sendiri dinilai jauh lebih kuat dari isolasi PVC karena material XLPE diketahui mampu bertahan dalam suhu tinggi hingga 90°.
Di sisi lain, keunggulan lain material XLPE diketahui berupa mampu bertahan di lingkungan korosif sehingga tahan terhadap keausan, abrasi, dan bahan kimia.
Screen Kabel Instrumen
Screen menjadi salah satu komponen penting dalam kabel instrumen yang membuat sinyal tidak terganggu dari luar atau noise.
Screen atau yang biasa disebut shielded berperan sebagai pelindung sehingga kabel tetap dapat menangkap sinyal dengan baik.
Material screen yang paling umum digunakan adalah Aluminum Tape Screen yang memiliki dua jenis berupa Individual Screen (IS) dan Overall Screen (OS).
Individual Screen artinya penggunaan shield pada setiap pair sementara Overall Screen mengartikan satu shield untuk semua pair.
Armour Kabel Instrumen
Beberapa kabel instrumen telah menggunakan armour yang fungsinya sebagai pelindung dari kerusakan mekanikal, gigitan hewan, terpotong, hingga rayap dan kutu.
Umumnya, beberapa jenis yang digunakan sebagai armour antara lain Steel Wire Armour (SWA), Steel Wire Braid (SWB), Steel Tape Armour (STA), dan Steel Flat Armour (SFA).
Namun, penggunaan pada kabel instrumen merek JEMBO yang sering digunakan adalah armour jenis SWA.
Armour jenis SWA sendiri diketahui mampu memberi proteksi mekanis hingga 90% sehingga kabel-kabel dengan perlindungan armour cocok untuk aplikasi ditanam.
Selubung Luar
Pada kabel instrumen merek JEMBO, selubung luar yang digunakan adalah material Polyvinylchloride atau yang biasa disingkat PVC.
Selubung luar bermaterial PVC ini menjadi material yang sangat umum digunakan dalam berbagai kabel yang dinilai mampu mengikuti fleksibilitas kabel.
Macam-macam Kabel Instrumen Merek JEMBO

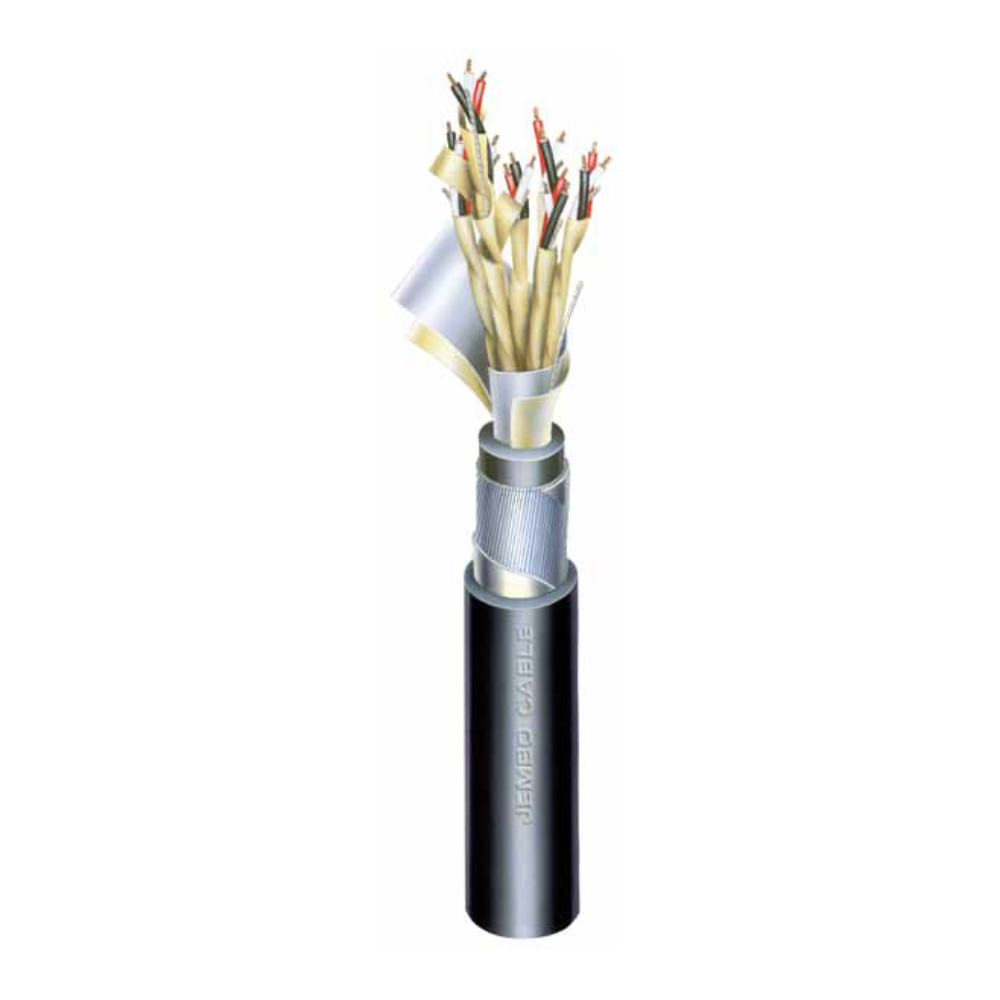

1. CU/XLPE/IS-OS/SWA/PVC
300 V & 500 V
2 P x 0.5 mm … 50 P x 2.5 mm²
BS EN 50288-7 2005
ICEA S-82-552
IEC 60332-1, IEC 60332-3 cat. A, B, C
Suitable for connecting instrument and control system for analogue or digital signal transmission.

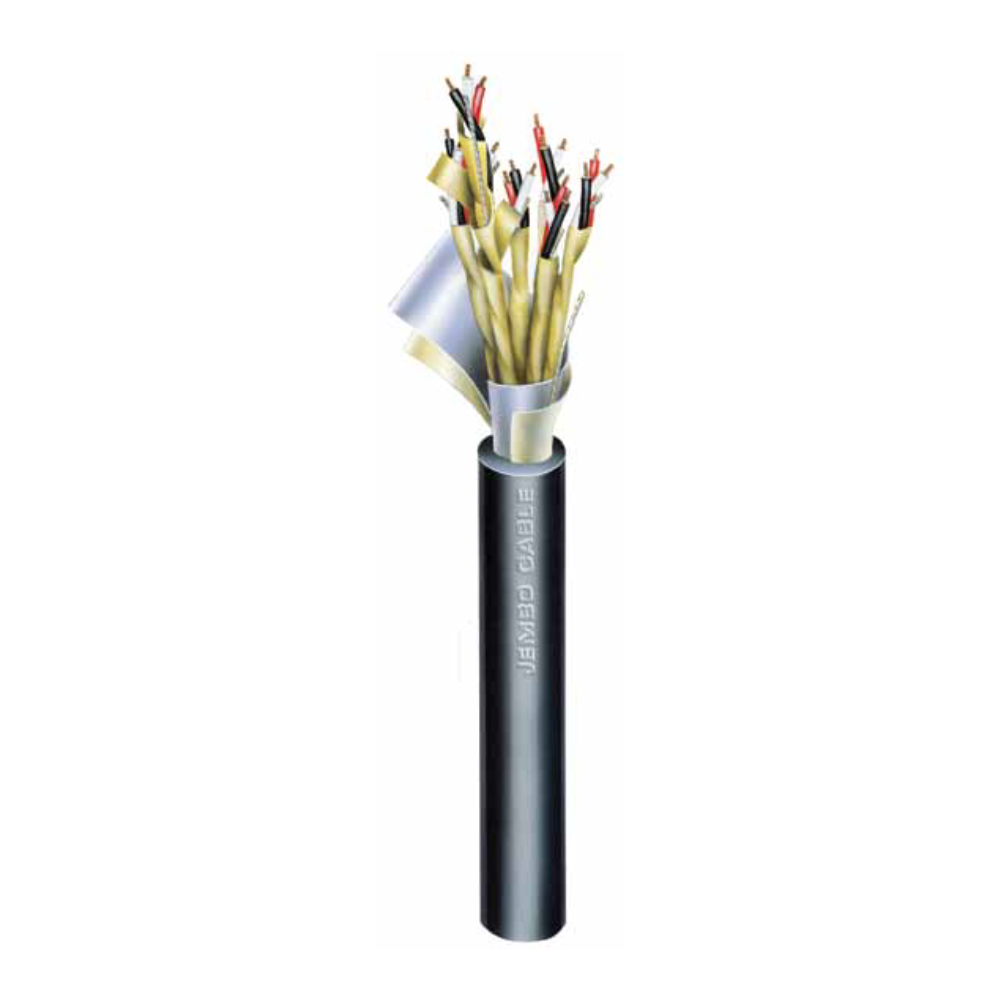

2. CU/XLPE/IS-OS/PVC
300 v & 500 v
2 T x 0.5 mm … 50 T x 2.5 mm
BS EN 50288-7 2005
ICEA S-82-552
IEC 60332-1, IEC 60332-3 cat. A, B, C
Suitable for connecting instrument and control system for analogue or digital signal transmission.

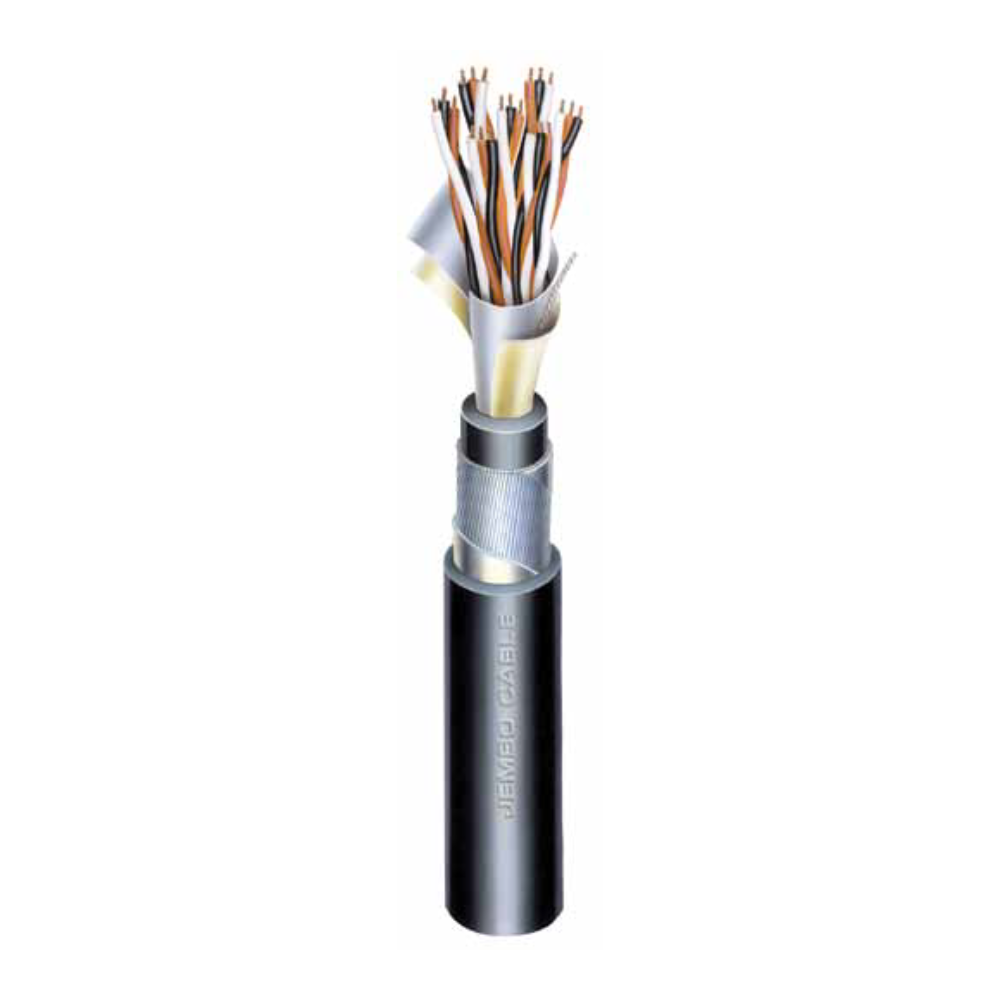

3. CU/XLPE/OS/SWA/PVC
300 v & 500 v
1 T x 0.5 mm … 50 T x 2.5 mm²
BS EN 50288-7 2005
ICEA S-82-552
IEC 60332-1, IEC 60332-3 cat. A, B, C
Suitable for connecting instrument and control system for analogue or digital signal transmission.
4. CU/XLPE/OS/PVC
300 v & 500 v
1 T x 0.5 mm … 50 T x 2.5 mm²
BS EN 50288-7 2005
ICEA S-82-552
IEC 60332-1, IEC 60332-3 cat. A, B, C
Suitable for connecting instrument and control system for analogue or digital signal transmission
Demikian ulasan lengkap kabel instrumen merek JEMBO yang bisa didapatkan di PT Persada Permata Mandiri.
